攪拌器作為反應釜不可缺少的部件,其主要要的作用是用來攪拌、使物料均勻。反應釜用攪拌器的種類比較多,常見的反應釜攪拌器有槳式攪拌器、螺帶螺桿攪拌器、磁力攪拌器和自吸式攪拌器。
- 槳式攪拌器。槳式攪拌器結構簡單,常用于低粘度液體的混合以及固體微粒的溶解和懸浮。槳式攪拌器可以分為三種;旋槳式攪拌器、平直槳式攪拌器和斜槳式攪拌器。旋槳式攪拌器,一般由2到3片推進式螺旋槳葉構成,工作轉速較高,葉片外緣的圓周速度一般為5到15m/s,旋槳式攪拌器主要造成軸向液流,產生較大的循環量,適用于攪拌低粘度液體、乳濁液及固體微粒含量低于10%的懸浮液,攪拌器的攪拌軸也可水平或斜向插入釜內,此時液流的循環回路不對路,可增加湍動,防止液面凹陷。平直槳式攪拌器,槳葉直徑與高度之比為4到10,圓周速度為1.5到3m/s,所產生的徑向液流速度較小。斜槳式攪拌器,斜槳式攪拌器的兩葉相反折轉45℃或60℃,因而產生軸向液流。
- 螺帶螺桿攪拌器。螺桿攪拌器又分為同螺帶-螺桿攪拌器、錐形螺帶-螺桿攪拌器適合錐形容器,使出料順暢。
- 磁力攪拌器。磁力攪拌器適用于加熱或加熱攪拌同時進行,適用于粘稠度不是很大的液體或者固液混合物。
自吸式攪拌器。適合氣體的自吸與再分散,可用于催化加氫、氧化、深層曝氣等氣液傳質反應。

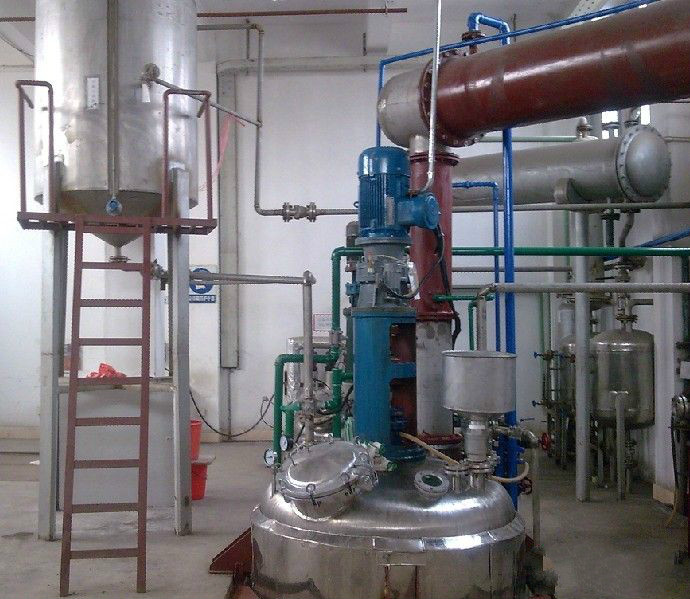

反應釜攪拌器
